是兩線制？是四線制？

用戶經常分不清有源信號，無源信號以及兩線制、四線制儀表信號的區別。在使用時，現場接線也經常出錯。針對這些問題，在此簡單介紹相關內容， 供大家參考。

有源信號/無源信號：

有源/無源信號一般是針對電流信號而言，如4-20mA。有源/無源是看提供4-20mA信號的那臺設備是否有獨立的工作電源線，如果有（220VAC或24VDC），則它輸出的信號為有源信號，否則為無源信號。對于有源信號的連接很簡單，只要隔離分配器輸入端的正端和負端分別對應4-20mA信號源設備的正端和負端就可以了。對于無源信號的連接，需要注意了，因?yàn)樘峁o源信號的那臺設備（假設A設備）沒有獨立工作電源，當它需要輸出4-20mA信號時，它的工作電壓需要外部設備來提供。因此，隔離分配器往往要求有配電功能，如配有24VDC輸出的，當它采集4-20mA信號時就可以同時提供24VDC給A設備。如果您選了隔離分配器沒有配電功能，但又要它采集A設備的信號時，我們可以串一個24VDC電源來解決，但一定要按照我們提供的接線圖來接  線。





兩線制儀表只有兩根線，是沒有接電源的線的，即它們沒有獨立的工作電源接線，電源需要外部引入。它們的兩根線既要傳輸電源又要傳輸信號。它們輸出的信號稱為無源信號。

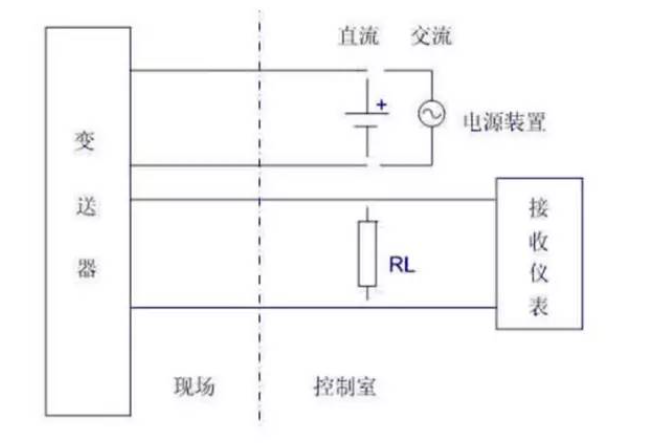

四線制儀表，共有四根線，其中兩根線接電源正端和負端，另外兩根線是輸出信號的正端與負端。它們輸出的信號是有源信號。

輸出信號的區別：

對于兩線制儀表而言，其輸出信號以4--20MA.DC的居多(也有頻率信號輸出的)。但四線制儀表其輸出信號就多了如電流信號4-20MA.DC、0-10MA.DC，電壓(毫伏)信號、頻率信號等
